Jenis-Jenis Flange Baja Tahan Karat dijelaskan: Panduan Pemilihan untuk Flange Slip-On, Weld Neck, dan Lap Joint

Pendahuluan: Flange — Inti dari Sambungan Pipa yang Dapat Dilepas
Flange merupakan metode sambungan yang dapat dilepas paling banyak digunakan dalam sistem perpipaan—dua permukaan flange dijepit bersama menggunakan baut dengan gasket yang dikompresi di antara keduanya. Di mana pun bagian pipa harus dibuka untuk inspeksi, pembersihan, atau penggantian komponen, sambungan berflange sangat penting. Wenqiang Stainless Steel menyediakan flange slip-on, weld neck, lap joint, socket-weld, dan blind flange dalam rentang lengkap.

Matriks Pemilihan Jenis Flange
Flange Slip-On (SO): Dilas sudut (fillet weld) ke pipa. Cocok untuk tekanan ≤2,5 MPa dan suhu ≤300°C. Paling ekonomis untuk perpipaan proses umum.

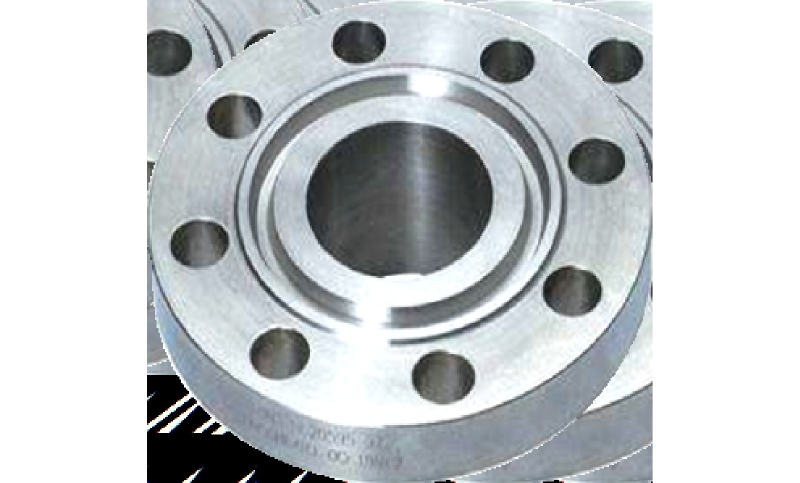

Flange Weld Neck (WN): Dilas ujung-ke-ujung (butt weld) ke pipa dengan hub miring terintegrasi. Cocok untuk tekanan ≤25 MPa dan suhu ≤600°C. Pilihan terbaik untuk layanan bertekanan tinggi, bersuhu tinggi, dan siklik.
Flens Sambungan Tumpang (Lap Joint/LJ): Cincin longgar di atas ujung stob. Cocok untuk tekanan ≤4 MPa dan suhu ≤400°C. Memungkinkan penyelarasan lubang baut yang mudah serta pembongkaran berulang.

Flens Las Soket (Socket-Weld/SW): Untuk pipa berdiameter kecil bertekanan tinggi, ≤DN50.
Flens Buta (Blind/BL): Pelat padat untuk penutup ujung pipa pada tekanan/suhu berapa pun.
Cakupan Standar Wenqiang
Flens Wenqiang memenuhi standar GB/T 9119, HG/T 20592, ASME B16.5, EN 1092-1, dan JIS B2220. Kelas tekanan: Class 150 hingga Class 2500 (PN6–PN420). Bahan: 304/304L/316/316L/321/317L/2205. Jenis permukaan segel: Raised Face (RF), Flat Face (FF), Ring Type Joint (RTJ), dan Tongue & Groove (TG).

Pertanyaan yang Sering Diajukan
P1: Bagaimana cara memilih jenis permukaan flens?
J: RF (Raised Face) paling umum digunakan untuk tekanan sedang/rendah. RTJ (Ring Type Joint) digunakan untuk kondisi suhu tinggi dan tekanan tinggi (Class 600 ke atas). FF (Flat Face) cocok untuk peralatan besi cor. TG (Tongue & Groove) digunakan untuk media beracun dan layanan vakum.
P2: Apakah flens baja tahan karat dapat menggunakan baut baja karbon?
A: Tidak direkomendasikan. Gunakan baut stainless steel yang sesuai (A2-70 atau A4-70) untuk mencegah korosi galvanik dan galling. Jika baut baja karbon harus digunakan, pasang gasket dan selubung insulasi.
P3: Apakah Wenqiang dapat menyediakan sertifikat inspeksi pihak ketiga?
A: Ya. Flens Wenqiang dapat disuplai bersama Sertifikat Uji Material EN 10204 3.1 (MTC), laporan uji pihak ketiga dari SGS/TÜV/BV, serta dokumen kepatuhan terhadap Peraturan Peralatan Tekanan PED 2014/68/EU.

Hubungi Kami
Flens Stainless Steel Wenqiang — jangkauan lengkap, kualitas andal. Kelas 150 hingga Kelas 2500, pasokan satu atap. Untuk pertanyaan: +86 577 8922 2595.
