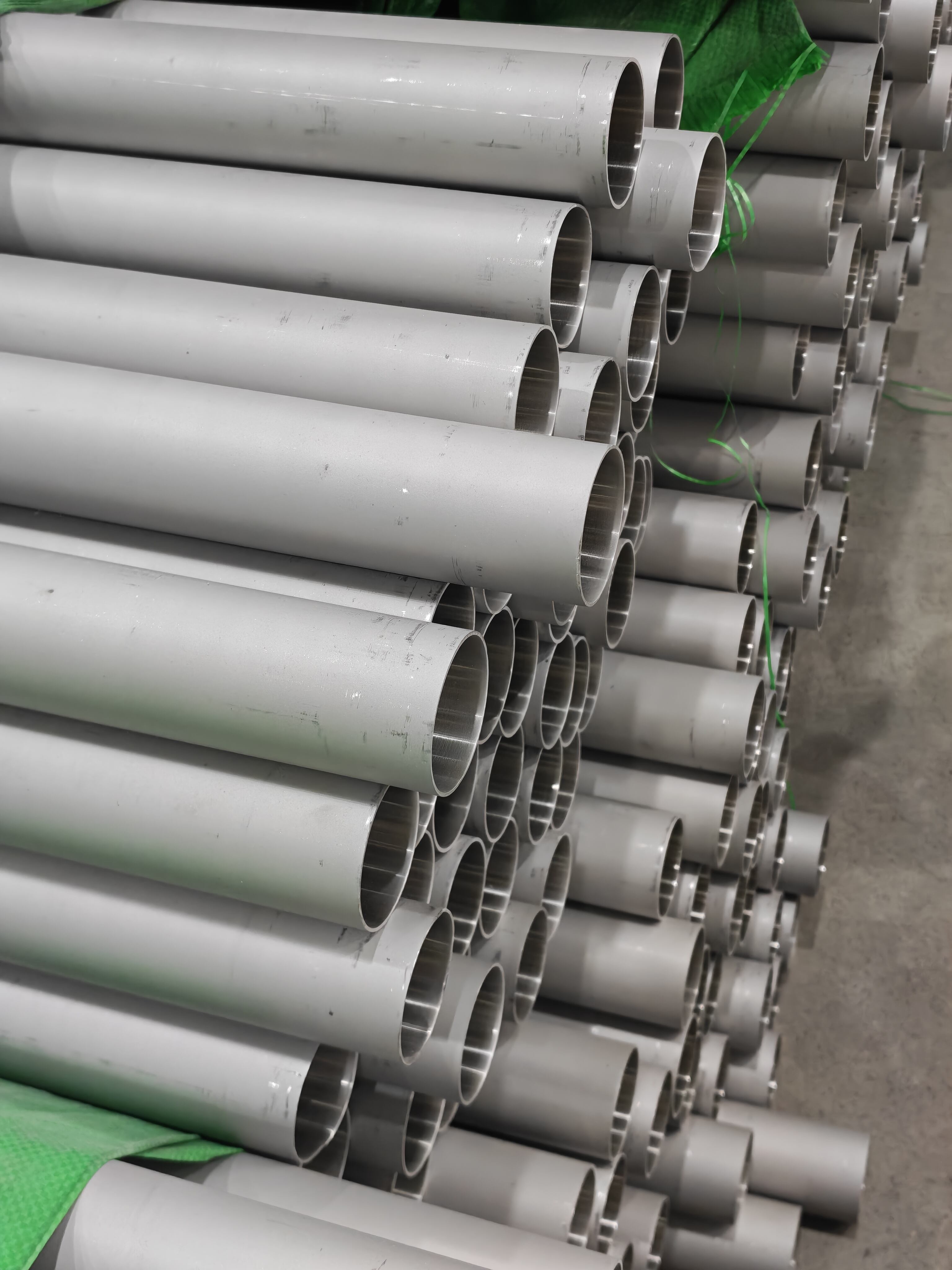

Com es comporten els tubs soldats en entorns industrials d'alta pressió?

En entorns industrials de gran pressió, seleccionar la solució de canonada adequada és fonamental per a la seguretat operativa, l’eficiència i la fiabilitat a llarg termini. Les canonades soldades, també conegudes com a canonades amb costura, s’han convertit en un material fonamental en sectors com el del petroli i el gas, el processament químic, la generació d’energia i la fabricació. La pregunta fonamental que es plantegen els enginyers i els professionals de la contractació és com responen aquestes estructures soldades quan estan sotmeses a pressions interiors extremes, cicles tèrmics, agents corrosius i tensions mecàniques que caracteritzen les aplicacions industrials exigents. Comprendre les característiques de rendiment de les canonades soldades en condicions de gran pressió requereix analitzar la tecnologia de soldadura, la integritat del material, els protocols de garantia de qualitat i els resultats d’aplicació reals que determinen si aquesta solució econòmica pot complir els exigents requisits operatius.

El rendiment dels tubs soldats en escenaris d’alta pressió està regit per diversos factors interdependents, com ara la qualitat de la soldadura, les propietats del material base, la precisió de la fabricació i el perfil específic de pressió-temperatura de l’aplicació. Les tècniques modernes de soldadura, com ara la soldadura per resistència elèctrica (ERW), la soldadura per arc submergit (SAW) i la soldadura per inducció d’alta freqüència, han millorat notablement la integritat estructural de la soldadura longitudinal, cosa que permet que aquests tubs suportin pressions que igualen les dels tubs sense costura en molts contextos industrials. Aquest article analitza els mecanismes mitjançant els quals els tubs soldats assolixen un rendiment d’alta pressió, les normes d’assaig que validen la seva fiabilitat, les limitacions que els enginyers han de tenir en compte i les aplicacions pràctiques en què els tubs soldats destaquen en sistemes crítics des del punt de vista de la pressió.

Integritat estructural i qualitat de la soldadura en aplicacions d’alta pressió

Impacte de la tecnologia de soldadura sobre la resistència a la pressió

La soldadura longitudinal representa la característica definidora del tub de soldadura i influeix directament en la seva capacitat per contenir altes pressions interiors. Els processos de soldadura avançats creen unions metal·lúrgiques entre els materials base que poden assolir nivells de resistència iguals o superiors als del metall base quan s'executen correctament. La soldadura per resistència elèctrica aplica una calor i una pressió controlades amb precisió per forjar una unió en estat sòlid, mentre que la soldadura per arc submergit diposita material d’addició sota una capa protectora de flux que produeix soldadures netes i d’alta integritat, amb mínims defectes. La zona afectada tèrmicament (ZAT) adjacent a la soldadura requereix una gestió metal·lúrgica cuidadosa per evitar la fragilitat, l’engrossiment del gra o canvis microestructurals que podrien comprometre la capacitat de contenció de pressió sota condicions de càrrega cíclica.

Les instal·lacions modernes de fabricació de tubs soldats emplen sistemes de monitoratge en temps real de la soldadura que registren els perfils de temperatura, la velocitat de soldadura, la densitat de corrent i la pressió de forjat per garantir una qualitat de soldadura consistent durant tots els lots de producció. Els mètodes d’assaig no destructiu, com la inspecció ultrasònica, l’examen radiogràfic i l’assaig de corrents de fuga, verifiquen la integritat de la soldadura abans que els tubs entrin en servei. Aquestes mesures de control de qualitat permeten als fabricants produir tubs soldats amb classificacions de pressió documentades que compleixen o superen les especificacions per a aplicacions industrials d’alta pressió. Normalment, la zona soldada es sotmet a un tractament tèrmic post-soldadura per alleujar les tensions residuals, afinar la microestructura i restablir les propietats mecàniques que optimitzen el rendiment sota càrregues de pressió contínues.

Selecció de materials i especificacions de qualitat

La composició del material base de la canonada soldada determina fonamentalment la seva capacitat de suport de pressió, juntament amb les dimensions geomètriques i la qualitat de la soldadura. Els acerols al carboni, com ara les normes ASTM A53, API 5L i ASTM A106, ofereixen diferents nivells de resistència a la tracció, resistència al límit elàstic i ductilitat, que es correlacionen directament amb la pressió de treball màxima admisible. Les aleacions additives, com el crom, el molibdè i el níquel, milloren la resistència a la corrosió, la resistència a altes temperatures i la tenacitat per a aplicacions especialitzades d’alta pressió que impliquen ambients químics agressius o temperatures operatives elevades. Les canonades soldades d’acer inoxidable ofereixen una resistència a la corrosió superior, essencial per mantenir la integritat a pressió en entorns on la corrosió interna podria anar debilitant progressivament les parets de la canonada durant la seva vida útil.

Els enginyers especifiquen els tipus de material per a tubs soldats basant-se en una anàlisi detallada de les condicions d'explotació, incloent-hi la pressió màxima de disseny, les gammes de temperatura, les característiques del fluid i la vida útil requerida. La relació entre les propietats del material i la capacitat de pressió segueix fórmules d'enginyeria establertes que tenen en compte el diàmetre del tub, l'escorça, la resistència al límit elàstic del material, els factors de seguretat i els codis de disseny aplicables, com ara l'ASME B31.1, B31.3 o B31.4. Els materials de major resistència permeten construccions amb parets més fines per a pressions equivalents, cosa que ofereix avantatges en pes i cost sense comprometre la integritat estructural. La documentació de certificació del material assegura la traçabilitat de les propietats mecàniques, la composició química i la història de fabricació, essencials per validar el rendiment a pressió en aplicacions crítiques.

Precisió dimensional i uniformitat de l'escorça

La capacitat de contenció de pressió del tub amb costura depèn en gran mesura del manteniment de toleràncies dimensionals precises i d’un gruix uniforme de la paret a tot el cos del tub. Els processos de fabricació que produeixen un diàmetre exterior, un gruix de paret i una redonesa constants asseguren una distribució previsible de les tensions sota càrrega de pressió interna. Les variacions del gruix de la paret creen punts de concentració de tensió on el material és més fi, cosa que pot limitar la capacitat global de pressió per sota dels càlculs teòrics basats en les dimensions nominals. Les tecnologies avançades de conformació, com ara la conformació contínua per rodets i les operacions de calibratge de precisió, mantenen un control dimensional rigorós que permet un rendiment fiable a altes pressions.

La producció de tubs soldats de qualitat inclou una inspecció dimensional exhaustiva mitjançant sistemes de mesura làser, mesuradors d’espessor per ultrasons i equips de mesura de coordenades per verificar el compliment de les toleràncies especificades. Les proves d’espessor de paret a la soldadura i al material base confirmen que hi ha prou material per resistir l’esforç circumferencial generat per la pressió interna. La relació entre la pressió interna, el diàmetre del tub, l’espessor de paret i l’esforç admès segueix la fórmula de Barlow i les equacions de disseny relacionades, que estableneixen els marges d’operació segurs. La coherència dimensional entre lots de producció permet als enginyers especificar tub de costura amb confiança que es compliran les classificacions de pressió en les instal·lacions reals sense necessitar marges de seguretat excessius que incrementin innecessàriament els costos.

Normes d’assaig i mètodes de validació del rendiment

Protocols d’assaig de pressió hidrostàtica

La prova hidrostàtica representa el mètode estàndard de la indústria per validar la integritat a pressió dels tubs soldats abans que entrin en servei en sistemes industrials d’alta pressió. Aquest enfocament destructiu de proves omple els tubs amb aigua o un altre fluid incompressible i els sotmet a una pressió superior a la pressió màxima de disseny, amb marges de seguretat especificats, normalment entre el 150 % i el 200 %, segons els codis aplicables i les especificacions del client. La durada de la prova manté la pressió elevada com a mínim durant un període determinat, mentre que els inspectors examinen tota la superfície del tub, la soldadura longitudinal i les connexions extremes en cerca de fuites, deformacions o indicadors de fallada. Els tubs soldats que superen amb èxit la prova hidrostàtica sense fuites ni deformació permanent demostren una resistència adequada per al seu ús a la pressió nominal.

Les instal·lacions de fabricació realitzen proves hidrostàtiques ja sigui en tubs individuals o en sèries de producció contínua, segons els requisits de qualitat i la rendibilitat de la producció. Els sistemes automatitzats de prova supervisen els nivells de pressió, mantenen la durada de la prova i documenten els resultats per als registres de qualitat i la certificació dels clients. El càlcul de la pressió de prova té en compte el tipus de material, les dimensions del tub, els codis de disseny i les condicions de servei previstes per establir nivells adequats de validació. Els tubs soldats sotmesos a proves hidrostàtiques rigoroses garanteixen que la qualitat de les soldadures, les propietats del material i les característiques dimensionals es combinen per oferir un rendiment fiable a altes pressions. En alguns casos, es requereix una prova assistida, en què representants del client o inspectors de tercers observen els procediments de prova i verifiquen els resultats abans d’acceptar l’enviament del material.

Tècniques d’Examen No Destructiu

Els mètodes d'assaig no destructiu (AND) permeten avaluar de forma exhaustiva la integritat dels tubs soldats sense danys als tubs ni fer-los inadients per al servei. L'assaig ultrasònic utilitza ones sonores d'alta freqüència per detectar defectes interns, variacions en l'gruix de la paret i discontinuïtats a les soldadures que podrien comprometre el rendiment a pressió. La inspecció radiogràfica fa servir raigs X o radiació gamma per crear imatges que revelen la qualitat interna de les soldadures, la porositat, les inclusions de escòria i els defectes per manca de fusió, que són invisibles a la inspecció visual. L'assaig amb partícules magnètiques identifica fissures a la superfície i a prop de la superfície en materials ferromagnètics, mentre que l'assaig amb líquid penetrant revela defectes que afecten la superfície en qualsevol tipus de material. Aquestes tècniques complementàries proporcionen una garantia de qualitat escalonada que valida l’adäequació dels tubs soldats per a aplicacions a alta pressió.

Les especificacions industrials, com ara les normes ASTM E213, ASTM E165 i ASTM E709, estableneixen procediments normalitzats, criteris d’acceptació i requisits de qualificació per als inspectors en els ensajos no destructius (END) aplicats als tubs soldats. Els sistemes avançats d’ultrasons automàtics escanejen tota la soldadura a velocitats de producció, detectant i caracteritzant defectes més petits dels que poden identificar-se de forma fiable mitjançant mètodes d’inspecció manuals. La radiografia digital ofereix una sensibilitat millorada en la detecció de defectes amb temps d’exposició reduïts en comparació amb els mètodes basats en pel·lícula. La combinació d’assaig hidrostàtic i d’END exhaustiu crea un marc de validació robust que assegura que els tubs soldats compleixen les exigents normes de qualitat per a instal·lacions industrials crítiques des del punt de vista de la pressió. La documentació dels resultats d’END acompanya els enviaments de materials, proporcionant registres de qualitat traçables per als programes de gestió de la integritat dels actius.

Requisits d’assaigs de propietats mecàniques

Les proves mecàniques verifiquen que els materials dels tubs soldats posseeixen les propietats de resistència, ductilitat i tenacitat necessàries per a un funcionament segur a altes pressions. Les proves de tracció mesuren la resistència al límit elàstic, la resistència última a la tracció i les característiques d’allargament, que determinen la capacitat de pressió i la resistència a la ruptura. Les proves de duresa a la zona de soldadura, a la zona afectada tèrmicament i al material base identifiquen possibles regions fràgils que podrien iniciar una fallada sota càrrega de pressió. Les proves d’impacte mitjançant provetes Charpy amb entall en forma de V avaluen la tenacitat del material a les temperatures de servei, especialment importants per a aplicacions que impliquin funcionament a baixes temperatures, on augmenta el risc de fractura fràgil.

Les proves d’aplanament i les proves de desflorament avaluen la ductilitat i les característiques de conformació dels tubs soldats, mentre que les proves d’esclafament avaluen la resistència a càrregues externes que podrien comprometre la integritat a pressió. Les proves específiques de soldadura, com ara les proves de flexió guiada, verifiquen que la soldadura té la ductilitat suficient per suportar les tensions durant la instal·lació i les càrregues operatives sense fissurar-se. La freqüència de les proves segueix plans d’extracció estadística definits per les normes aplicables, amb una major freqüència de proves en aplicacions crítiques o quan les propietats del material s’acosten als límits especificats. L’execució combinada de proves mecàniques completes, inspeccions dimensionals, ensajos no destructius (END) i proves hidrostàtiques permet garantir que els tubs soldats funcionaran de manera fiable sota condicions de pressió elevada contínua durant tota la seva vida útil prevista.

Rendiment comparatiu respecte als alternatives sense costura

Consideracions sobre l’equivalència de la pressió nominal

La preferència històrica per les canonades sense soldadura en aplicacions d’alta pressió provenia de preocupacions sobre la integritat de la soldadura i la possible debilitat respecte a les estructures homogènies de les canonades. Els avenços moderns en fabricació han reduït substancialment o eliminat les diferències de rendiment entre les canonades de soldadura de qualitat i les alternatives sense soldadura per a molts intervals de pressió i condicions de servei. Les canonades de soldadura per resistència elèctrica, amb un tractament tèrmic adequat i un control de qualitat rigorós, poden assolir classificacions de pressió equivalents a les de les canonades sense soldadura del mateix grau de material i dimensions. Les canonades de soldadura per arc submergit de gran diàmetre amb soldadura longitudinal mostren un rendiment a pressió comparable al de les canonades sense soldadura, tot oferint un control dimensional superior i una major disponibilitat en mides en què la fabricació sense soldadura esdevé tècnicament difícil o econòmicament prohibitiva.

Els enginyers avaluen l'equivalència de la pressió nominal comparant les propietats dels materials, les toleràncies dimensionals i els codis de disseny aplicables, en lloc de suposar una superioritat immediata. Els codis ASME per a recipients a pressió i les normes per a canonades proporcionen mètodes de càlcul que apliquen fórmules de disseny idèntiques tant a les canonades soldades com a les sense costura quan les eficiències de les unions soldades compleixen els valors especificats. Les canonades soldades d'alta qualitat solen assolir una eficiència de la unió soldada del 100 %, el que significa que la soldadura té una resistència igual a la del material base i no requereix cap reducció de la pressió nominal. Tanmateix, en aplicacions que impliquin pressions extremes, condicions altament corrosives o conseqüències crítiques per a la seguretat, encara es pot preferir la canonada sense costura, però la decisió hauria de basar-se en una anàlisi tècnica i no en suposicions obsoletes sobre les limitacions de les canonades soldades.

Compromisos entre cost i rendiment en el disseny de sistemes

Les avantatges econòmics del tub soldat esdevenen especialment significatius en sistemes d’alta pressió que requereixen quantitats substancials de tub o diàmetres grans, on els alternatives sense costura tenen preus premium. Les millores en l’eficiència de fabricació obtingudes mitjançant processos de soldadura contínua es tradueixen en costos per peu més baixos, mantenint alhora un rendiment adequat a la pressió per a la majoria d’aplicacions industrials. Els dissenyadors de sistemes optimitzen el cost total instal·lat especificant tub soldat quan les classificacions de pressió, les propietats del material i les normes de qualitat compleixen els requisits operatius sense cap sobre-especificació innecessària. La diferència de preu entre el tub soldat i les alternatives sense costura sovint permet seleccionar diàmetres més grans, parets més gruixudes per a la tolerància a la corrosió o materials millorats, cosa que millora el rendiment global del sistema dins dels límits pressupostaris.

L'anàlisi del cost del cicle de vida té en compte no només els costos inicials dels materials, sinó també la mà d'obra per a la instal·lació, els requisits de manteniment i les expectatives de vida útil. La coherència dimensional i la disponibilitat en longituds estàndard dels tubs soldats faciliten una instal·lació més ràpida amb menys modificacions in situ, en comparació amb els tubs sense soldadura, que poden presentar una major variabilitat dimensional. La disponibilitat generalitzada de tubs soldats en graus i mides habituals redueix els terminis d'adquisició i els costos d'emmagatzematge per als serveis de manteniment. Per a aplicacions en què les pressions màximes admèsibles dels tubs soldats satisfan adequadament els requisits de disseny, les avantatges econòmiques recolzen la seva selecció davant d'alternatives més cares sense soldadura, sense comprometre la seguretat ni la fiabilitat.

Criteris de rendiment específics per a l'aplicació

Certes aplicacions d’alta pressió presenten condicions operatives en què les característiques dels tubs soldats ofereixen avantatges respecte als tubs sense costura més enllà de la simple contenció de pressió. L’estructura de gra controlada i la microestructura refinada assolides mitjançant la fabricació moderna de tubs soldats poden proporcionar una resistència a la corrosió superior en determinats ambients químics. L’orientació de la soldadura longitudinal paral·lela a l’eix del tub normalment experimenta nivells de tensió més baixos que les tensions circumferencials provocades per la pressió interna, el que fa que les soldadures longitudinals ben executades siguin menys vulnerables a la fissuració per corrosió subjecció a tensió en ambients susceptibles. Les aplicacions que impliquen càrregues cícliques de pressió es beneficien de la resistència a la fatiga de les soldadures d’alta qualitat que reben un tractament tèrmic després de la soldadura i una validació integral de la qualitat.

Indústries com ara el processament químic, la refinació del petroli i la generació d'energia fan servir amb èxit tubs soldats en línies de vapor d'alta pressió, canonades de procés i sistemes de transmissió de fluids, on l'experiència operativa valida el seu rendiment fiable. La decisió de selecció equilibra els requisits de pressió, les condicions de temperatura, l'entorn corrosiu, les càrregues cícliques, els requisits de fabricació i les consideracions econòmiques, en lloc de suposar per defecte que cal fer servir tubs sense costura. Les especificacions tècniques reconeixen cada cop més els tubs soldats com a acceptables i, sovint, preferits per a aplicacions d'alta pressió, sempre que la qualitat moderna de fabricació, la selecció adequada de materials i les pràctiques adequades d'instal·lació garanteixin una fiabilitat a llarg termini. L'acceptació creixent dels tubs soldats en aplicacions crítiques des del punt de vista de la pressió reflecteix l'experiència acumulada sobre el terreny, que demostra un rendiment equivalent al dels tubs sense costura en instal·lacions correctament dissenyades.

Consideracions per a la instal·lació i l'explotació de sistemes de pressió

Preparació de les unions i requisits de soldadura

La instal·lació de tubs soldats en sistemes d'alta pressió requereix una atenció especial als procediments de soldadura in situ que uneixen les seccions individuals de tub per formar fronteres contínues de pressió. Una preparació adequada de les unions, incloent-hi el bisellat, la neteja i l'ajust, assegura que les soldadures in situ assoliran nivells de qualitat equivalents als costats longitudinals fabricats a fàbrica. Les especificacions del procediment de soldadura (WPS), qualificades mitjançant proves, estableneixen els paràmetres per a la selecció de l'elèctrode, els nivells de corrent, la velocitat d'avanç, la temperatura entre passes i el tractament tèrmic posterior a la soldadura, tot això adaptat als tipus de material i a les condicions de servei. Les proves de qualificació de soldadors verifiquen que cada professional disposa de les habilitats necessàries per realitzar soldadures sòlides que compleixin els criteris de propietats mecàniques i d'acceptació de defectes.

La soldadura en camp de tubs de costura segueix els mateixos principis de qualitat que regeixen la fabricació original del tub, amb procediments documentats, personal qualificat i una inspecció exhaustiva que assegura la integritat a pressió. L’orientació de la costura longitudinal respecte als cordons de soldadura en camp sol ser objecte d’especificacions concretes, ja que algunes normes exigeixen que la costura es posi allunyada de zones crítiques de tensió o de zones de temperatures elevades. Els requisits de preescalfament i tractament tèrmic posterior a la soldadura per a les unions en camp depenen de l’equivalent de carboni del material, de l’gruix de la secció i de les condicions ambientals; una gestió tèrmica adequada evita la fissuració per hidrogen i l’acumulació de tensions residuals, que podrien comprometre el rendiment a pressió. Les bones pràctiques de muntatge en camp permeten que els sistemes de tubs de costura assolixin les pressions de disseny previstes durant tota la seva vida útil.

Procediments d’assaig de pressió i posada en servei

Els sistemes de canonades acabats construïts amb tubs soldats sotmeten a proves de pressió completes abans de posar-los en servei per verificar la integritat del sistema i validar les suposicions de disseny. Les proves pneumàtiques, que utilitzen aire comprimit o gas inert, constitueixen una alternativa a les proves hidrostàtiques quan hi ha preocupacions sobre danys causats per l’aigua, riscos de gelació o configuracions del sistema que fan impracticable la prova amb líquid, tot i que els mètodes pneumàtics requereixen protocols de seguretat reforçats a causa dels riscos associats a l’energia emmagatzemada. Els nivells de pressió de prova, la durada, els criteris d’acceptació i els requisits de documentació segueixen les normes aplicables de canonades, com ara l’ASME B31.3 per a canonades de procés o l’ASME B31.1 per a canonades de generació d’energia, amb especificacions que sovint superen els requisits mínims de les normes per a aplicacions crítiques d’alta pressió.

Les proves de pressió validen no només el material del tub de costura, sinó també les soldadures de camp, les connexions, les brides, les vàlvules i altres components del sistema que, en conjunt, formen la frontera de pressió. La detecció de fuites durant les proves es fa mitjançant l’aplicació d’una solució sabonosa, detectors ultrasònics de fuites o el seguiment de la caiguda de pressió, segons la mida del sistema i el medi de prova. Els sistemes que superen les proves d’acceptació reben una documentació que inclou la pressió de prova, la durada, la temperatura, el medi de prova i la certificació de l’inspector, la qual esdevé part dels registres permanents de la instal·lació. Les proves de posada en servei amb èxit donen confiança que el tub de costura, fabricat correctament i instal·lat adequadament segons procediments qualificats, conté de forma fiable les pressions de disseny a tot l’interval operatiu del sistema.

Programes de monitoratge i manteniment

Mantenir la integritat de la pressió dels sistemes de canonades soldades durant tota la seva vida útil exigeix programes proactius d'inspecció i monitorització que detectin la degradació abans que comprometin la seguretat o la fiabilitat. Les metodologies d'inspecció basades en el risc prioritzen la destinació de recursos de monitorització cap a les ubicacions del sistema que experimenten l'esforç més elevat, la corrosió més agressiva o la conseqüència més greu d'una fallada. La mesura ultrasònica de l'escorça permet fer un seguiment de la pèrdua de material per corrosió interna o externa, cosa que possibilita calcular la vida útil restant i realitzar el canvi oportú, abans que la capacitat de pressió caigui per sota dels nivells segurs. La inspecció visual identifica la corrosió externa, els danys mecànics o la degradació dels suports, que podrien afectar la integritat del sistema.

Les tecnologies avançades de monitoratge, incloent-hi les proves d'emissió acústica, les tècniques ultrasòniques d'ones guia i les eines d'inspecció en línia, permeten avaluar l'estat dels tubs soldats en sistemes en funcionament sense interrompre el servei. Els programes de monitoratge de la corrosió, que utilitzen mostres de corrosió (coupons), sondes electroquímiques o analitzadors en línia, mesuren les velocitats de corrosió i orienten els ajustos dels programes de tractament químic per protegir les superfícies interiors. Les proves dels dispositius de descàrrega de pressió, el manteniment de les vàlvules i la calibració dels sistemes de control asseguren el bon funcionament dels sistemes de protecció per prevenir esdeveniments de sobrepresió que podrien superar els límits de disseny dels tubs soldats. Els programes integrals de gestió de la integritat dels actius, que combinen dades d'inspecció, històric operatiu i anàlisi d'idoneïtat per a l'ús, optimitzen el moment del manteniment mentre es manté una operació segura a alta pressió dels sistemes de tubs soldats durant tota la seva vida econòmica.

FAQ

Quina és la pressió màxima nominal assolible amb tubs soldats en aplicacions industrials?

La pressió màxima nominal per a les canonades soldades depèn de diversos factors, com la qualitat del material, el diàmetre de la canonada, l’escorça i els codis de disseny aplicables, i no d’un límit universal únic. Les canonades soldades d’acer al carboni d’alta resistència amb una escorça adequada poden contenir de forma segura pressions superiors a 5.000 psi en diàmetres més petits, mentre que les canonades de transmissió de gran diàmetre funcionen de manera fiable a pressions més baixes, determinades per les restriccions dimensionals i materials. Les qualitats d’acer aliats i d’acer inoxidable soldades ofereixen capacitats de pressió superiors per a aplicacions especialitzades que requereixen una resistència o una resistència a la corrosió millorades. La qualitat moderna de fabricació permet que les canonades soldades assolixin valors de pressió equivalents als de les canonades sense costura amb especificacions idèntiques en la majoria de condicions de servei industrial.

Com afecta l’orientació de la soldadura el rendiment a pressió en les instal·lacions de canonades soldades?

La soldadura longitudinal en els tubs soldats experimenta principalment esforços axials deguts a la pressió interna, que normalment són la meitat de l’escala de l’esforç circumferencial (esforç anular) que actua perpendicularment a la soldadura. Aquesta distribució d’esforços implica que les soldadures longitudinals ben executades solen comportar-se bé sota càrregues de pressió interna. En alguns casos, les especificacions d’instal·lació exigeixen col·locar la soldadura allunyada de zones amb càrregues externes concentrades, de punts de suport o de regions que previsiblement patiran les temperatures més elevades. L’orientació de la soldadura esdevé especialment crítica quan moments de flexió externs, esforços tèrmics o càrregues puntuals generen concentracions locals d’esforç que podrien interactuar amb la metal·lúrgia de la soldadura. En el cas d’una càrrega exclusivament per pressió interna, l’orientació longitudinal de la soldadura proporciona una distribució d’esforços favorable, que recolza un rendiment fiable a altes pressions.

Es poden utilitzar indistintament els tubs soldats i els tubs sense costura en sistemes existents d’alta pressió?

Substituir tubs soldats per tubs sense costura en sistemes existents requereix una avaluació tècnica que confirmi que les especificacions del material, les classificacions de pressió, la compatibilitat dimensional i els estàndards de qualitat compleixen o superen els requisits originals de disseny. Quan els tubs soldats tenen propietats materials equivalents, dimensions idèntiques i certificacions de qualitat adequades, incloent-hi proves hidrostàtiques i ensajos no destructius (END), normalment són una substitució acceptable dels tubs sense costura en la majoria d’aplicacions. Els codis de disseny, com ara l’ASME B31.3, proporcionen orientacions sobre els factors d’eficiència de les unions soldades i els valors de tensió admesos que els enginyers apliquen per verificar l’adäquació a la pressió. Les aplicacions que impliquen càrregues cícliques severes, ambients extremadament corrosius o funcions crítiques de seguretat poden requerir una anàlisi o proves específiques abans de l’aprovació de la substitució. La documentació, que inclou informes d’assaig de materials, certificats d’assaigs de pressió i registres d’inspeccions de qualitat, recolza les decisions tècniques relatives a la substitució de tubs soldats en sistemes crítics des del punt de vista de la pressió.

Quins mètodes d’inspecció verifiquen la integritat dels tubs soldats en sistemes operatius d’alta pressió?

Diverses tecnologies d'inspecció permeten avaluar l'estat de les canonades soldades durant el seu funcionament, sense necessitat d'aturar el sistema ni despressuritzar-lo. La mesura ultrasònica de l'escorça proporciona dades directes sobre l'escorça de la paret, identificant la pèrdua de material relacionada amb la corrosió que podria reduir la capacitat de pressió. L'assaig ultrasònic amb ones guia examina longituds prolongades de canonada des d'una única ubicació del sensor, detectant corrosió, fissures o altres defectes que requereixin una investigació detallada. La inspecció radiogràfica durant aturades programades revela patrons de corrosió interna, acumulació de sediments o fissures en desenvolupament que són invisibles a l'examen extern. La monitorització per emissió acústica detecta, en temps real durant el funcionament, la progressió activa de fissures o el desenvolupament de fuites. La inspecció visual mitjançant càmeres remotes o endoscòpics examina les superfícies interiors en sistemes accessibles. Els programes d'inspecció integrats combinen diverses tecnologies seleccionades segons els mecanismes de degradació, les restriccions d'accés i les conseqüències de la fallada, amb l'objectiu de mantenir la integritat a pressió de les canonades soldades durant tot el seu període de servei.
